A bar jelentése: a nyomás metrikus mértékegysége, amely 100 000 pascalnak (Pa), vagyis négyzetméterenként 100 000 newton erőnek felel meg.
A bar-t széles körben használják Európában és a metrikus rendszert követő legtöbb régióban. Számos iparágban, különösen a hidraulikai és pneumatikai iparágban a bar a legelterjedtebb mértékegység annak meghatározására, hogy mekkora nyomást használ egy rendszer.
Az ipari tömlőkre vonatkozó specifikációk (beleértve a hidraulikus és pneumatikus rendszerekhez készülteket is) általában barban adják meg a nyomásértékeket. A rendszer biztonságának és teljesítményének érdekében minden alkatrésznek, például a tömlőszerelvényeknek és tömlőcsatlakozóknak kompatibilisnek kell lenniük a barban megadott nyomással.
A bar mint nyomásegység jól használható, mert praktikus, értelmezhető, és a legtöbb ipari rendszerekben jellemző nyomásszintekhez jól illeszkedik. A bar nem SI mértékegység, de széles körben használt különböző iparágakban a nyomás gyakorlati mérésére, mivel könnyen értelmezhető és jól alkalmazható technikai rendszerekben.
Bar átváltása más nyomásegységekre, azaz 1 bar hány PSI?
|
Mértékegység |
Érték 1 bar-ban |
Pascal (Pa) |
100 000 Pa |
Hektopascal (hPa) |
1 000 hPa |
Kilopascal (kPa) |
100 kPa |
Megapascal (MPa) |
0,1 MPa |
Atmoszféra (atm) |
0,986923 atm |
Font/négyzethüvelyk (PSI) |
14,5038 PSI |
Milliméter vízoszlop (mmH₂O) |
10 197,1621 mmH₂O |
Hüvelyk vízoszlop (inH₂O) |
401,463 inH₂O |
Torr (Tr) |
750,062 Tr |
Milliméter higany (mmHg) |
750,062 mmHg |
Hüvelyk higany (inHg) |
29,53 inHg |
Font/négyzetláb (PSF) |
2 088,54 PSF |
Technikai atmoszféra (at) |
1,01972 at |
Milyen iparágakban használják a bar-t, mint nyomásegységet?
A bar-t számos olyan területen használják, ahol a nyomás ellenőrzése kritikus fontosságú:
- Gépészet és ipar
Gyakran használják hidraulikus és pneumatikus rendszerekben, légkompresszorokban, valamint szivattyúkban és motorokban, ahol a nyomás szabályozása alapvető a biztonságos működéshez. - Oceanográfia
A víznyomás gyors becslésére használják: 10 méter mélység ≈ 1 bar, így elterjedt az búvárkodásban és mélytengeri műszerezésben is. - Automatizálás és folyamatszabályozás
Ipari rendszerekben (például fűtési, hűtési és vegyi folyamatoknál) a nyomás ellenőrzésére és szabályozására használják. - Klíma és légkörtudomány
A barban mért légnyomásértékek segítik az időjárási rendszereket, például viharokat és ciklonokat, valamint támogatják az éghajlatkutatást. - Űrkutatás és repüléstechnika
A bart a repülőgépeknél és űrhajóknál használják a kabinnyomás vagy tesztkamrák nyomásviszonyainak mérésére, de inkább kiegészítőként, mivel az SI alapú kPa/MPa az elsődleges egység. - Orvosi alkalmazások
Speciális területeken, például a hiperbár oxigénterápiában, a bart a kezelési nyomás mérésére és szabályozására használják.
Gyakorlati példák nyomásértékekre bar-ban:
Autógumi |
2,0-2,5 bar |
Légkompresszor |
6-10 bar |
Ipari hidraulikus rendszer |
100-300 bar |
Mélytengeri nyomás |
(1000 m mélyen): ~100 bar |
Szénsavas ital palackozása |
3-5 bar |
Ezek a példák jól mutatják, hogy a bar egység különböző ipari és mindennapi alkalmazásokban is jól használható.
A nyomásmérés menete bar egységben

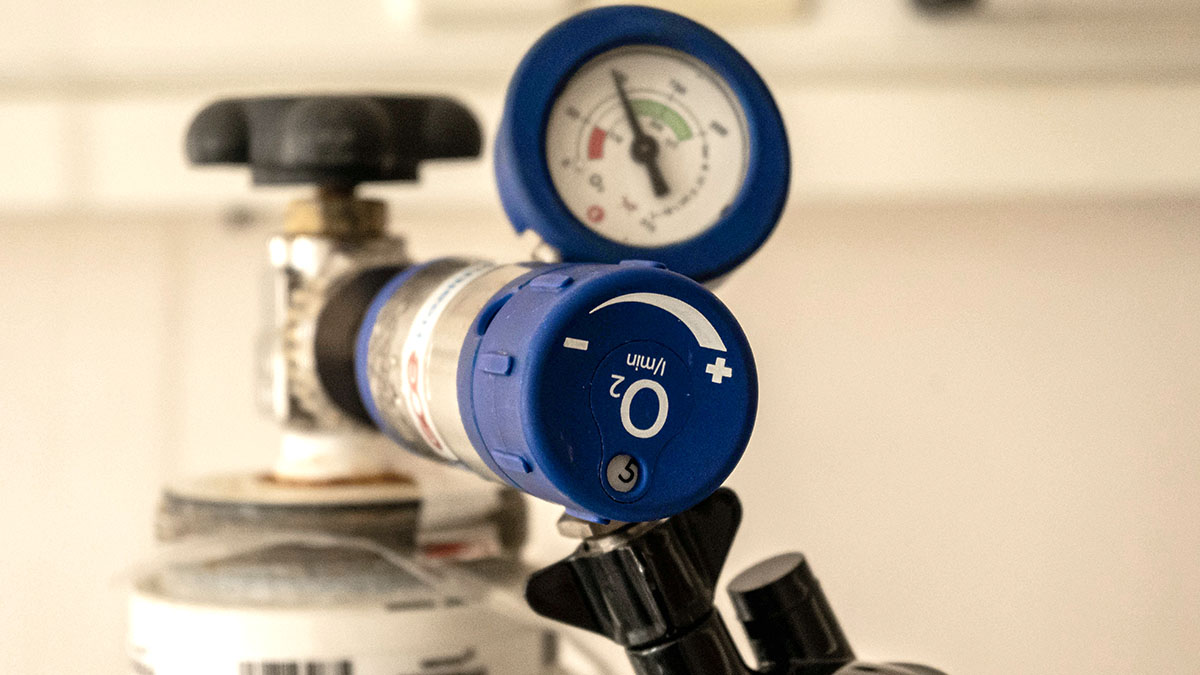

A nyomást bar egységben általában manométerrel vagy nyomásmérő műszerrel mérik, amely képes ebben az egységben kijelezni az adatot. Az alkalmazástól függően használhatnak mechanikus és digitális eszközöket is.
A nyomásmérés menete:
- Megfelelő manométer kiválasztása
A nyomás bar egységben történő mérésére leggyakrabban mechanikus órás manométereket és digitális manométereket használnak. - A mérési pont meghatározása
A mérés helyét egyértelműen ki kell jelölni. Gyakori mérési pontok: hidraulikus vezetékek, gázrendszerek, abroncsok és nyomástartó edények. - A csatlakozás rögzítése
A manométert szilárdan csatlakoztatni kell a kijelölt mérési ponthoz. A pontos méréshez megfelelő tömítés szükséges, hogy elkerüljük a szivárgást. - A nyomásérték leolvasása
A mechanikus manométerek az értéket analóg számlapon mutatják, míg a digitális típusok elektronikus kijelzőn jelenítik meg a mért nyomást.
Ha a nyomás nem bar-ban van megadva, akkor egyszerű átváltó eszközökkel vagy táblázatok segítségével könnyen átszámítható bar értékre.
Mikor praktikus a bar egység használata?
A bar egység használata különösen előnyös akkor is, ha különböző gyártóktól származó alkatrészeket vagy rendszerelemeket kell összehangolni. Mivel ez az egyik leggyakrabban használt egység Európában, a következő elemek műszaki adatai szinte mindig barban vannak megadva:
- tömlők
- szelepek
- szivattyúk
- nyomással működő alkatrészek
Ez megkönnyíti a tervezési folyamatot és az alkatrészek összehangolását a különböző beszállítók kínálatában, így kisebb az esélye annak, hogy nem kompatibilis elemek kerülnek a rendszerbe.
Kerülje el a hibás tömlőválasztást a nyomásegységek keverése miatt!
A nyomásegységek keverése gyakori hiba, főleg ha különböző forrásokból, országokból vagy gyártóktól származó alkatrészekkel dolgozunk. Egy tipikus példa a hibás tömlőválasztás, amely veszélyes is lehet.
Egy szemléltető példa erre, amikor egy műszaki adatlap szerint egy ipari tömlő „max. 300 PSI” nyomásra van méretezve. A beszerző vagy szerelő azonban tévesen azt hiszi, hogy ez 300 bar, és olyan rendszerbe építi be, ahol 250 bar a működési nyomás.
Mi történik ilyenkor?
- A tömlő túlterhelődik.
- A tömlő megrepedhet, szivároghat vagy teljesen elszakadhat, ami nemcsak üzemzavart, de balesetet is okozhat.
- Ha a rendszerben olaj, gáz vagy vegyi anyag van, akkor a kockázat még nagyobb.
Hogyan lehet elkerülni?
- Minden adatlapnál ellenőrizni kell, milyen egységben van megadva a nyomás.
- Javasolt, hogy minden kritikus alkatrészen (pl. tömlők, szelepek) egységesen bar-ban szerepeljen a specifikáció, ha metrikus rendszer kerül használatra.
